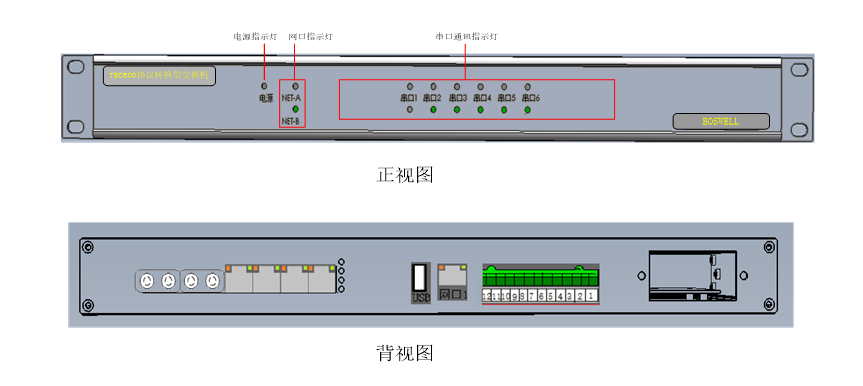

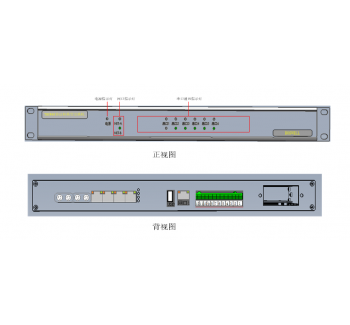

TSC600系列协议转换型交换机主要应用于水电站监控系统、水利工程自动化系统、新能源光伏电站和风电场、工业自动化系统等，集成了交换机和规约转换功能。视频摄像头、保护测控装置等以太网设备可通过交换机接入；串口设备可经 RS485 串口接入，规约转换后经以太网接口接入主站系统。
1.1 性能特征
l 采用32位ARM9 高性能嵌入式硬件平台，执行速度高达 300 MHz，配置64M SDRAM和32M Flash，具备自检和看门狗功能；
l 系统采用Linux操作系统及标准的驱动程序接口；
l 高品质的工业级元件，专业的电气设计，使装置拥有优异的电气隔离和电磁屏蔽表现，极大提高了装置的抗干扰性能与可靠性保障；
l 具有灵活的在线、离线调试手段，可靠的程序升级、下载参数及数据查询功能，满足日新月异的网络信息时代要求；
l 内置包括 61850（选配）、101、104、103、MODBUS 等多种规约。用户可根据现场自主快速完成规约调试配置。可根据现场需求进行特殊规约的开发；
l 具备硬件看门狗和软件看门狗双重保护，在受到外界干扰或其它原因导致程序运行出错时，系统能在极短的时间内自行恢复；
l 多样的安全策略，风暴抑制、环网检测、流过滤等安全策略；
l 支持基于端口的 VLAN 和 IEEE 802.1Q VLAN；
l 可靠的业务保证，支持灵活的 QoS 策略，保证重要业务的传输质量；
l 高效的环网性能，内置 MSTP、MRP、RSTP 等多种环网协议，保障故障倒换时间在 50ms 以下。
1.2 订货选型表
TSC600系列子型号 | 主要功能差异 | |
1 | TSC601 |
1.3 订货须知
l 电源：DC220V或AC220V。
1.4 产品功能简介
类别 | 主要功能 |
通信 | 2个自愈型光纤通讯接口，可组光纤环网 |
4路以太网通讯电口 | |
规约转换 | 6路可配置的RS485通讯接口，多种规约自由配置和转换 |
1.1 技术参数
技术要求 | 功能要求 | 应用参数 |
辅助工作电源 | 电源输入 | AC/DC85~265V |
频率 | 50Hz | |
功耗 | 正常运行≤10W；装置动作≤15W | |
通讯接口 | 通讯接口 | 2路光口、4路以太网、可配置6路485规约转换模块 |
隔离类型 | 光电隔离 | |
波特率 | RS485：1200bps～9600bps 光口：155M、1310nm、ST接口、单模≥20Km 以太网：10M/100M自适应 | |
通讯规约 | Modbus/IEC 60870-5-103/104等 |
1.2 正常工作大气参数
工作环境条件 | 无爆炸危险、导电尘埃、无腐蚀性的场所。 |
工作环境温度 | -40℃~+75℃，不宜存储在碱性、酸性或易爆气体环境中。 |
工作环境湿度 | 在最高温度为75℃时相对湿度不超过50%；在较低温度下可以有较高的相对湿度，如在环境温度为20℃时，环境最高湿度可达90%；因气温变化偶尔产生的凝露，应采取特殊措施。 |
大气压力 | 80kPa~110kPa |
防护等级 | IP50 |
1.3 绝缘性能
n 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于20MΩ。
n 介质强度
在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。通信回路有防雷电路，不得进行任何交流或直流耐压测试，否则将损坏防雷器件！
n 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
1.4 电磁兼容
试 验 项 目 | 实 验 依 据 | 试 验 结 果 | |
1 | 辐射电磁场骚扰试验 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。 | 达到性能准则A级，符合实验依据要求。 |
2 | 快速瞬变干抗试验 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。 | 试验等级A级，达到性能准则A级，符合试验依据要求。 |
3 | 1MHz脉冲群干扰试验 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。 | 达到性能准则A级，符合实验依据要求。 |
4 | 静电放电试验 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。 | 达到性能准则A级，符合实验依据要求。 |
5 | 慢速阻尼震荡波 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。 | 达到性能准则A级，符合试验依据要求。 |
6 | 辐射射频电磁场 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。 | 达到性能准则A级，符合试验依据要求。 |
7 | 浪涌（冲击）抗扰度 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。 | 达到性能准则A级，符合试验依据要求。 |
8 | 射频场感应的传导骚扰度 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。 | 达到性能准则A级，符合试验依据要求。 |
9 | 工频磁场抗扰度 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。 | 达到性能准则A级，符合试验依据要求。 |
10 | 脉冲磁场抗扰度 | 满足GB/T 17626.9－2011电磁兼容试验和测量技术冲磁场抗扰度试验验收准则B类要求。 | 达到性能准则A级，符合试验依据要求。 |
11 | 直流电源电压突降和电压中断影响 | 满足GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。 | 达到性能准则A级，符合试验依据要求。 |
12 | 阻尼震荡磁场 | 满足GB/T 17626.10－1998电磁兼容试验和测量技术阻尼震荡磁场抗扰度试验验收准则B类要求。 | 达到性能准则A级，符合试验依据要求。 |
1.5 机械性能
项目 | 实 验 结 果 | |
1 | 振动 | 满足GB/T 11287-2000中3.2.1规定的振动响应试验，3.2.2规定的振动耐久试验， 实验结果合格。 |
2 | 冲击 | 满足GB/T 14537-1993中4.2.1规定的冲击响应试验，4.2.2规定的冲击耐久试验，实验结果合格。 |
3 | 碰撞 | 满足GB/T 14537-1993中4.3规定的冲击碰撞试验，试验结果合格。 |
1.6 实施标准
标 准 号 | 标 准 内 容 |
GB/T 2423.9-2001 | 恒定湿热试验 |
GB/T 11287-2000 | 振动耐久能力试验 |
GB/T14537－1993 | 冲击响应试验 |
GB/T14537-93 | 碰撞试验 |
GB/T14598.14-1998 | 静电放电抗扰度试验 |
GB/T14598.9-2002 | 辐射（射频）电磁场抗扰度试验 |
GB/T14598.10-1996 | 快速瞬变脉冲群抗扰度试验 |
GB/T 17626.9－2011 | 脉冲群抗扰度试验 |
GB/T 14598.26－2015 | 浪涌抗扰度试验 |
